Projecten - Stroboscoop

Een eenvoudige stroboscoop is met een Arduino wel heel makkelijk te maken. In de beschrijving gaan we uit van drie witte LED's van 5mm die gelijktijdig aan en uit gaan. De stroom door ieder van de LED's wordt door de weerstanden van 470Ω beperkt tot ongeveer 4mA terwijl de LED's maximaal 20 mA mogen hebben. Verkleinen van de weerstanden kan dus veilig tot ongeveer 100Ω. De gebruikte transistor BC549C kan maximaal 200 mA schakelen. Zonder dus meerdere transistoren te gebruiken kunnen maximaal 10 LED's worden aangesloten. Met de drie LED's bereiken we in ieder geval al het gewenste effect.

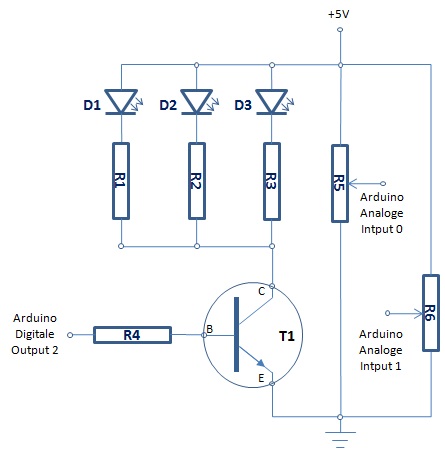

Schakeling

Onderdelen

Component	Type	Aantal
R1, R2, R3	470 Ω	3
R4	10 kΩ	1
R5, R6	100 kΩ	2
D1, D2, D3	Witte LED 5mm	3
T1	Transistor BC549C	1

Sketch

//  SSS    TTTTT   RRRR     OOO    BBBB    EEEEE
// S   S     T     R   R   O   O   B   B   E
// S         T     R   R   O   O   B   B   E
//  SSS      T     RRRR    O   O   BBBB    EEEE
//     S     T     R R     O   O   B   B   E
// S   S     T     R  R    O   O   B   B   E
//  SSS      T     R   R    OOO    BBBB    EEEEE
//
// Connections:
// - Connect the anodes of the LEDs to Vcc
// - Connect the cathodes via a 470Ω resistor (R1..R3) to
//   the collector of T1
// - Connect Emitter of T1 to GND
// - Connect Base of T1 via a 10k resistor (R4) to digital pin 2
// - Connect the wiper of R5 (frequency control) to Analog pin the 0
// - Connect the wiper of R6 (pulse control) to Analog pin 1
// - Connect the other two lugs of R5 to Vcc and Ground
// - Connect the other two lugs of R6 to Vcc and Ground

const int FrequencyPin = A0;
const int DutyCyclePin = A1;
const int LEDPin = 2;

void setup() {
  pinMode(LEDPin, OUTPUT);
  pinMode(LED_BUILTIN, OUTPUT);
  digitalWrite(LED_BUILTIN, LOW);
}

void loop() {
  int Frequency;
  int DutyCycle;
  int TotalDelay;
  int HighDelay;

  Frequency = analogRead(FrequencyPin);
  DutyCycle = analogRead(DutyCyclePin);

  TotalDelay = map(Frequency, 0, 1023, 200, 10);
  HighDelay = map(DutyCycle, 0, 1023, 1, 100);

  digitalWrite(LEDPin, HIGH);
  delay(HighDelay);
  digitalWrite(LEDPin, LOW);
  delay(TotalDelay-HighDelay);
}

Stroboscoop voor ATTiny

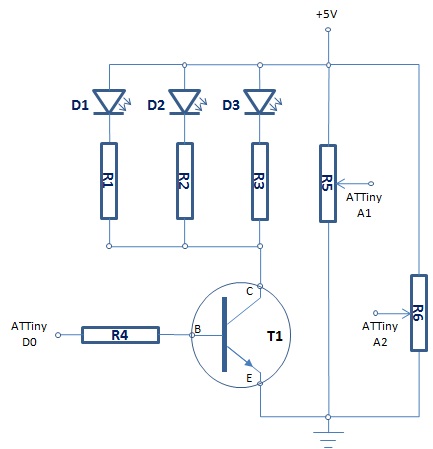

Voor de ATTiny45 of ATTiny85 gebruiken we het volgende schema:

In de sketch moeten alleen de aansluitingen worden aagepast:

//  SSS  TTTTT RRRR   OOO  BBBB  EEEEE   TTTTT  III  N   N Y   Y
// S   S   T   R   R O   O B   B E         T     I   N   N Y   Y
// S       T   R   R O   O B   B E         T     I   NN  N  Y Y
//  SSS    T   RRRR  O   O BBBB  EEEE      T     I   N N N   Y
//     S   T   R R   O   O B   B E         T     I   N  NN   Y
// S   S   T   R  R  O   O B   B E         T     I   N   N   Y
//  SSS    T   R   R  OOO  BBBB  EEEEE     T    III  N   N   Y
//
// Connections:
// - Connect the anodes of the LEDs to Vcc
// - Connect the cathodes via a 470Ω resistor (R1..R3) to
//   the collector of T1
// - Connect Emitter of T1 to GND
// - Connect Base of T1 via a 10k resistor (R4) to digital pin 0
// - Connect the wiper of R5 (frequency control) to Analog pin the 1
// - Connect the wiper of R6 (pulse control) to Analog pin 2
// - Connect the other two lugs of R5 to Vcc and Ground
// - Connect the other two lugs of R6 to Vcc and Ground

const int LEDPin = 0;
const int FrequencyPin = 1;
const int DutyCyclePin = 2;

void setup() {
  pinMode(LEDPin, OUTPUT);
  pinMode(LED_BUILTIN, OUTPUT);
  digitalWrite(LED_BUILTIN, LOW);
}

void loop() {
  int Frequency;
  int DutyCycle;
  int TotalDelay;
  int HighDelay;

  Frequency = analogRead(FrequencyPin);
  DutyCycle = analogRead(DutyCyclePin);

  TotalDelay = map(Frequency, 0, 1023, 200, 10);
  HighDelay = map(DutyCycle, 0, 1023, 1, 100);

  digitalWrite(LEDPin, HIGH);
  delay(HighDelay);
  digitalWrite(LEDPin, LOW);
  delay(TotalDelay-HighDelay);
}

Bovenstaande sketches zijn compleet en werken zonder aanpassingen als deze gekopieerd worden naar de Arduino ontwikkelomgeving versie 1.0.1.

Eerste publicatie op 23 februari 2014

Laatste modificatie op 23 februari 2014
