Aansluiten van een relais

Relais gebruiken we om apparaten in- en uit te schakelen die een andere spanning dan 5V nodig hebben, zoals bijvoorbeeld 230V huiskamerverlichting. Een relais is een elektronische schakelaar die we met de output van de Arduino kunnen sturen.

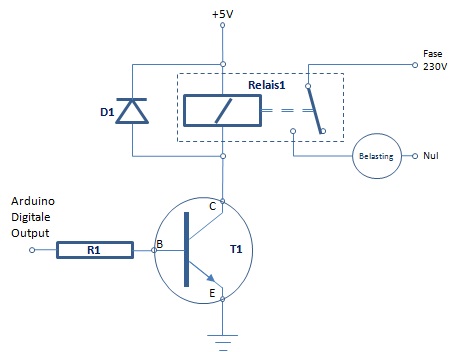

Bij het aansluiten van een LED is het niet verstandig om de benodigde stroom door een digitale output van de Arduino te laten leveren. Bij een relais is de benodigde stroom al gauw zo groot dat dit niet eens lukt. Het gebruik van een transistor als schakelaar ligt dan voor de hand. In onderstaand schema is aangegeven hoe een relais kan worden aangesloten. Let erop dat de diode (D1) in sperrichting nodig is om de transistor bij het in- en uitschakelen van het relais te beschermen.

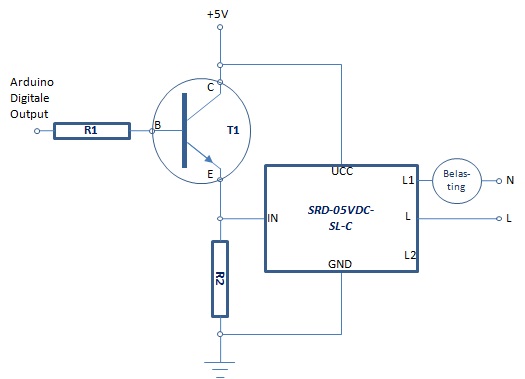

Bij MiniInTheBox zijn gemonteerde relais te koop die al zijn voorzien van de diode en die direct gestuurd kunnen worden door een Arduino digitale output. Het is verstandig de stroom voor het relais niet door de digitale output te laten leveren, maar daarvoor een transistor als schakelaar te gebruiken. Het schema voor het aansluiten ziet er dan als volgt uit.
