Projecten - Lichtmixer

De lichtmixer maakt gebruik van een driekleuren LED voor het mengen van de kleuren Rood, Groen en Blauw in 16.777.216 combinaties.

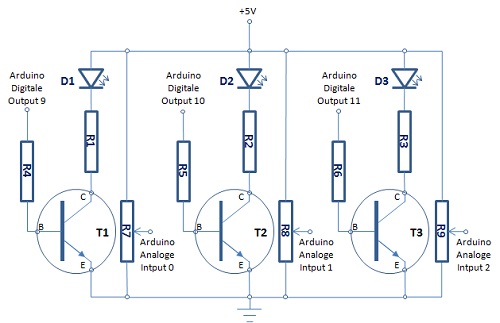

Schakeling

Onderdelen

Component	Type	Aantal
D1, D2, D3	Driekleuren LED	1
R1, R2, R3	470 Ω	3
R4, R5, R6	10 kΩ	3
R7, R8, R9	10 kΩ lineaire potentiometer	3
T1, T2, T3	BC549C	3

Sketch

//Sketch voor een eenvoudige lichtkleurenmixer
//
//Aansluitingen:
//  10 kΩ potmeter tussen 5V en GND, slede aan analoge input 0
//  10 kΩ potmeter tussen 5V en GND, slede aan analoge input 1
//  10 kΩ potmeter tussen 5V en GND, slede aan analoge input 2
//  Common anode van de driekleuren LED aan 5V
//  470Ω weerstand tussen kathode rode LED en Collector T1
//  470Ω weerstand tussen kathode groene LED en Collector T2
//  470Ω weerstand tussen kathode blauwe LED en Collector T3
//  Emitters van de drie transistoren aan GND
//  10 kΩ weerstand tussen digitale outpunt  9 en basis T1
//  10 kΩ weerstand tussen digitale outpunt 10 en basis T2
//  10 kΩ weerstand tussen digitale outpunt 11 en basis T3

const int  AantalLeds = 3;
const int  RodeLed = 9;
const int  GroeneLed = 10;
const int  BlauweLed = 11;
const int  Led[AantalLeds] = {RodeLed, GroeneLed, BlauweLed};

const int  AantalSensoren = 3;
const int  RoodSensor  = A0;
const int  GroenSensor = A1;
const int  BlauwSensor = A2;
const int  Sensor[AantalSensoren] = {RoodSensor, GroenSensor, BlauwSensor};

void setup(){
  int LedIndex;

  for (LedIndex = 0; LedIndex < AantalLeds; LedIndex++){
    pinMode(Led[LedIndex], OUTPUT);
  }
}

void loop(void){
  int LedIndex;

  for (LedIndex = 0; LedIndex < AantalLeds; LedIndex++){
    analogWrite(Led[LedIndex], map(analogRead(Sensor[LedIndex]), 0, 1023, 0, 255));
  }
  delay(50);
}

Bovenstaande sketch is compleet en werkt zonder aanpassingen als de tekst gekopieerd wordt naar de Arduino ontwikkelomgeving versie 1.0.1.

Eerste publicatie op 28 maart 2013

Laatste modificatie op 28 maart 2013
